什么是 UVW 对位平台？

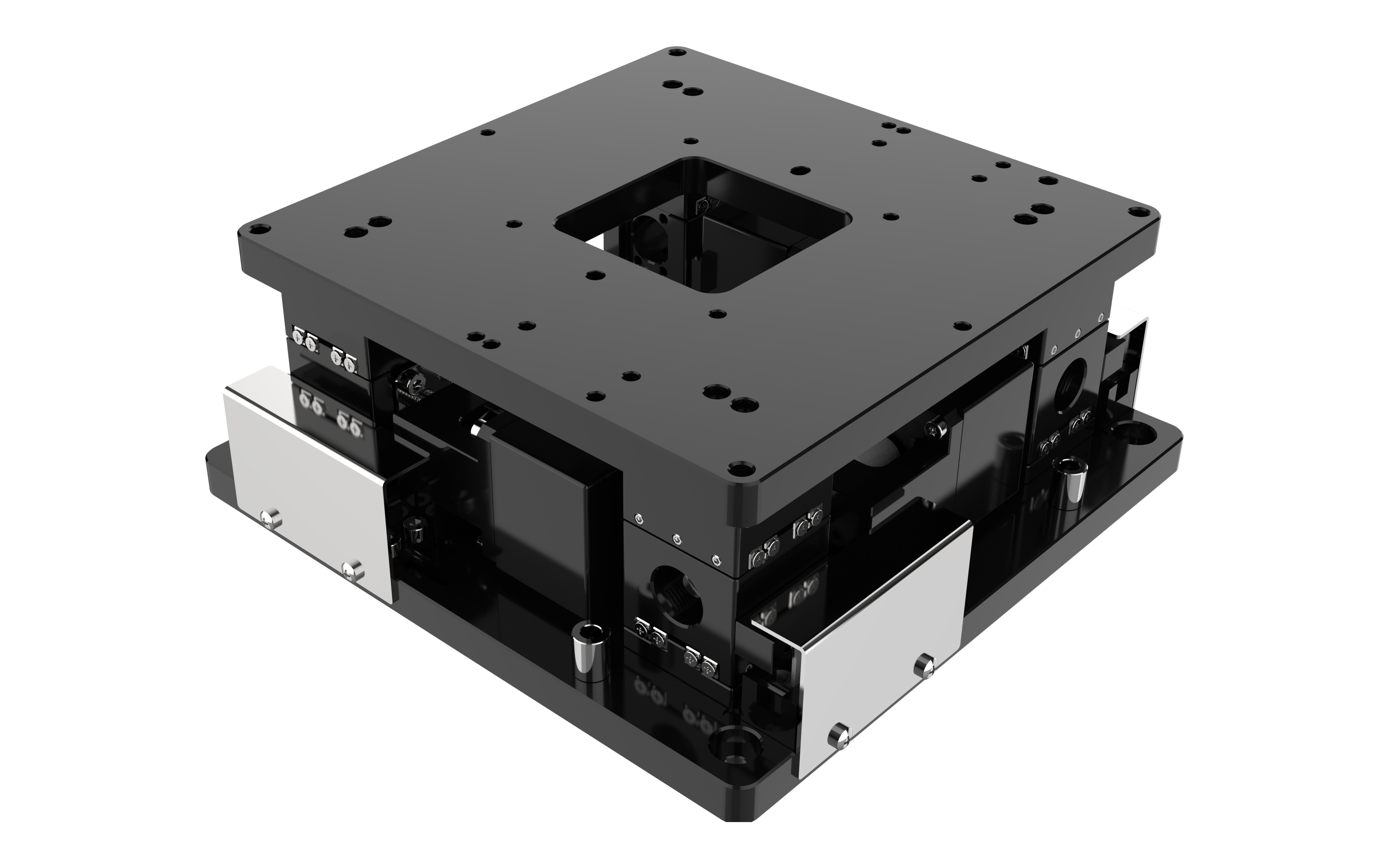

UVW 对位平台（又称 XXY 或 XYR 对位平台）是一种高精度三轴并联运动机构，通过三个线性移动轴的协同运动，实现 X、Y 方向的线性移动和 θz 方向的旋转运动。简单来说，它能让放置在上面的物体在平面内任意平移、旋转，且旋转中心始终保持不变——这是它区别于传统对位平台的核心优势。

相比传统的“XY 平台+旋转台”叠加方案，UVW 平台通过三个驱动轴的并联联动，不仅结构更紧凑、刚性更高，更彻底解决了传统方案旋转时中心点会“漂移”的行业痛点。

工作原理：三个轴如何实现精密运动？

UVW 平台的三个驱动轴（通常标记为 U、V、W 轴）呈特定布局安装在同一平面上。当三个轴以不同的速度和方向运动时，平台台面会合成出所需的平移或旋转动作。

比如，当三个轴同向等速运动时，平台实现 X 或 Y 方向的平移；当三个轴以特定差速运动时，平台会围绕自身中心点做纯旋转，且旋转中心不产生偏移。这种运动控制需要精密的算法支持，正运动技术等厂商提供的控制方案中，采用机械手模型算法来实现三个轴运动的实时解算与联动控制。

在实际应用中，UVW 平台通常与视觉系统（CCD 相机）配合工作。视觉系统先识别目标物体的位置偏差，计算出在 X、Y、θ 方向上的偏移量，再驱动 UVW 平台反向移动进行“纠偏”，最终实现微米级的精准对位。

核心优势

• 高精度：重复定位精度可达 ±1μm，满足精密制造需求

• 纯旋转无漂移：绕平台自身中心旋转，不产生附加平移，对位更精准

• 高刚性：并联结构承力好，运动稳定、响应快

• 空间紧凑：模块化、超薄设计，节省设备安装空间

主要应用场景

UVW 对位平台广泛应用于需要高速高精度视觉对位的智能装备中，典型场景包括：

结语

UVW 对位平台凭借其高精度、高刚性和无漂移旋转的独特优势，已成为现代精密视觉对位系统的核心执行部件。无论是半导体晶圆加工，还是显示面板贴合，它都在幕后为产品质量保驾护航。随着智能制造对精度要求的不断提升，UVW 对位平台的应用边界还将持续拓展。
